Für die Vermessung in der Höhle setzen wir seit vielen Jahren auf die extrem effiziente Lösung PocketTopo & Disto-X. Als PDA konnten wir damals auf eBay einen Trimble Nomad vergleichsweise günstig ersteigern. Dieses Gerät ist für rauhe Umgebungen entwickelt und hat sich in noch so widrigen Höhlensituationen bislang immer gut bewährt.

Bei der letzten Vermessungstour dieser Saison in der „Welterbespiralhöhle“ war es dann aber leider soweit: in einer blöden Engstelle wurde der Digitizer des Gerätes so beschädigt, dass eine Stifteingabe nicht mehr möglich war. Das TFT-Display an sich war noch in Ordnung, aber tiefe Kratzer hatten die Folie der Eingabeerfassung ruiniert.

Zum Glück war die Reparatur relativ einfach möglich. Zuerst einmal galt es das passende Ersatzteil zu bestellen. Zur Auswahl stehen in diesem Fall wahlweise ein komplettes Display (AliExpress, aktuell $35,74) oder lediglich der Digitizer (AliExpress, aktuell $8,59). Da das Display in Ordnung war habe ich nur den Digitizer bestellt.

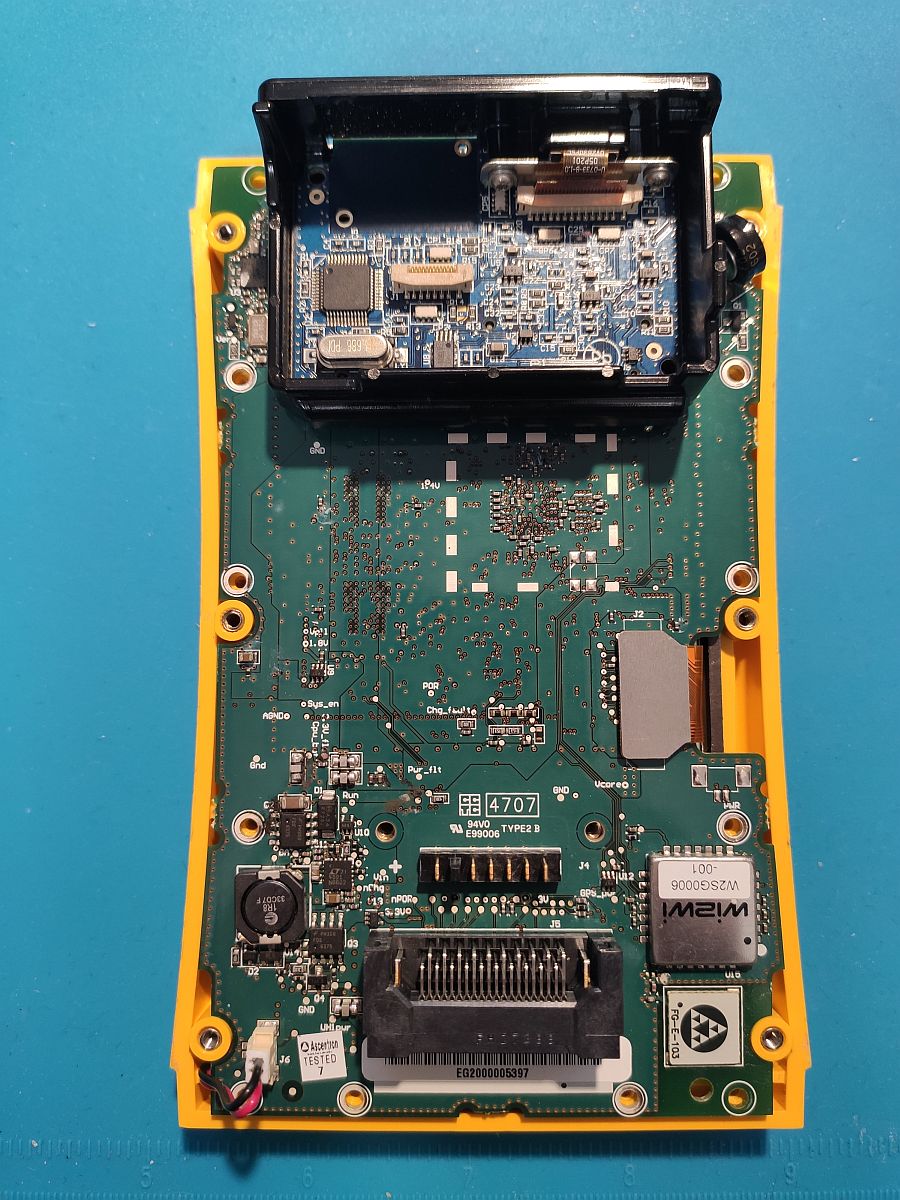

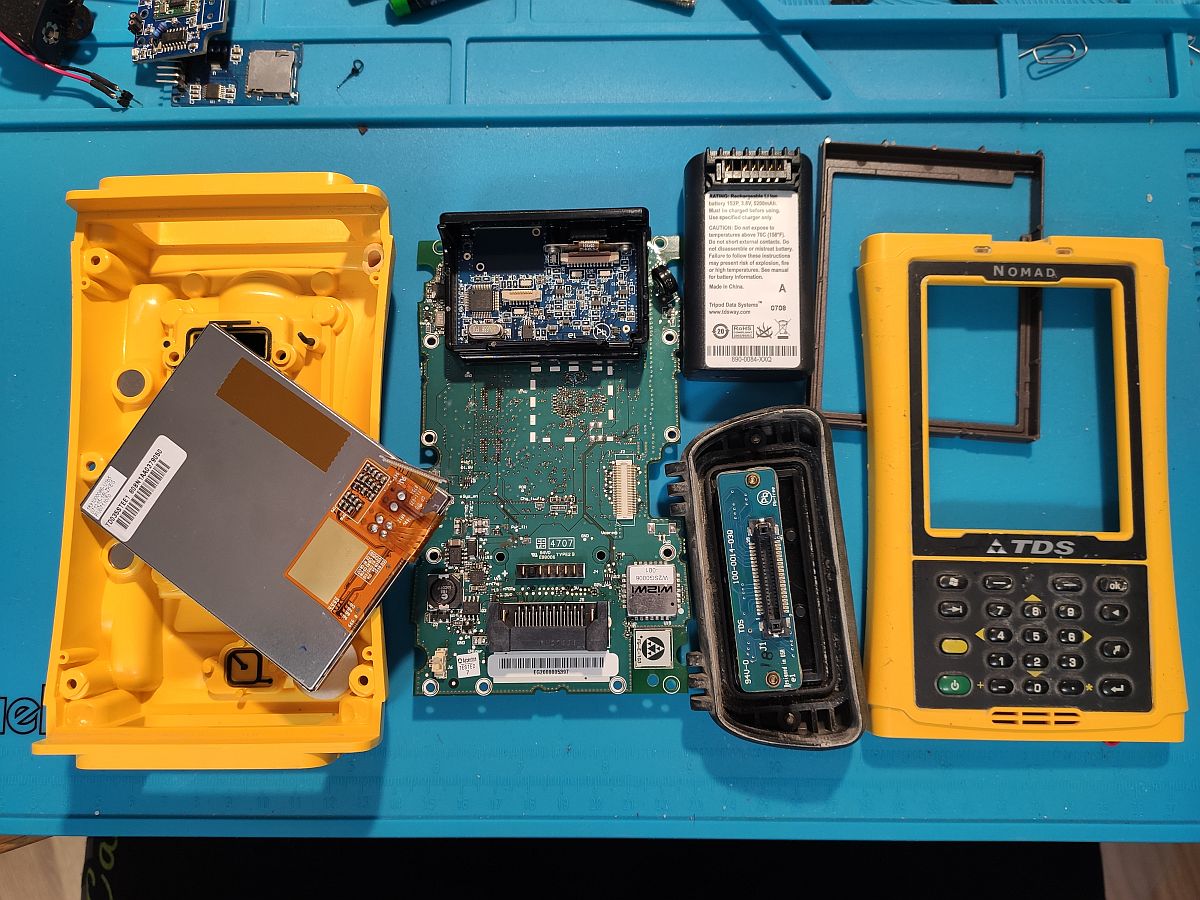

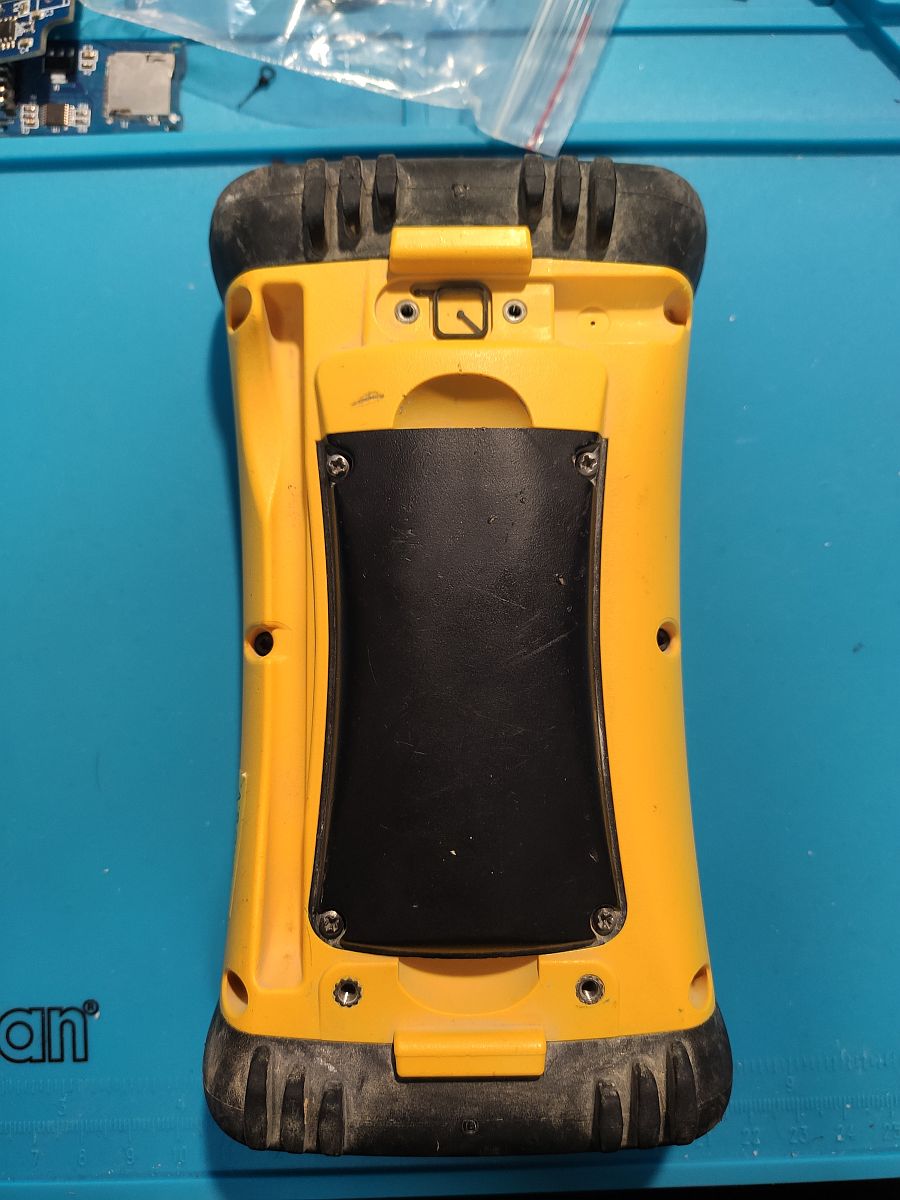

Das Gerät muss dann natürlich komplett zerlegt werden. Der Trimble Nomad ist da angenehm wartungsfreundlich, mit üblichem Feinwerkzeug (u.a. TX9) ist das kein Problem. Bei der Gelegenheit kann man gleich alle Teile mal gründlich reinigen.

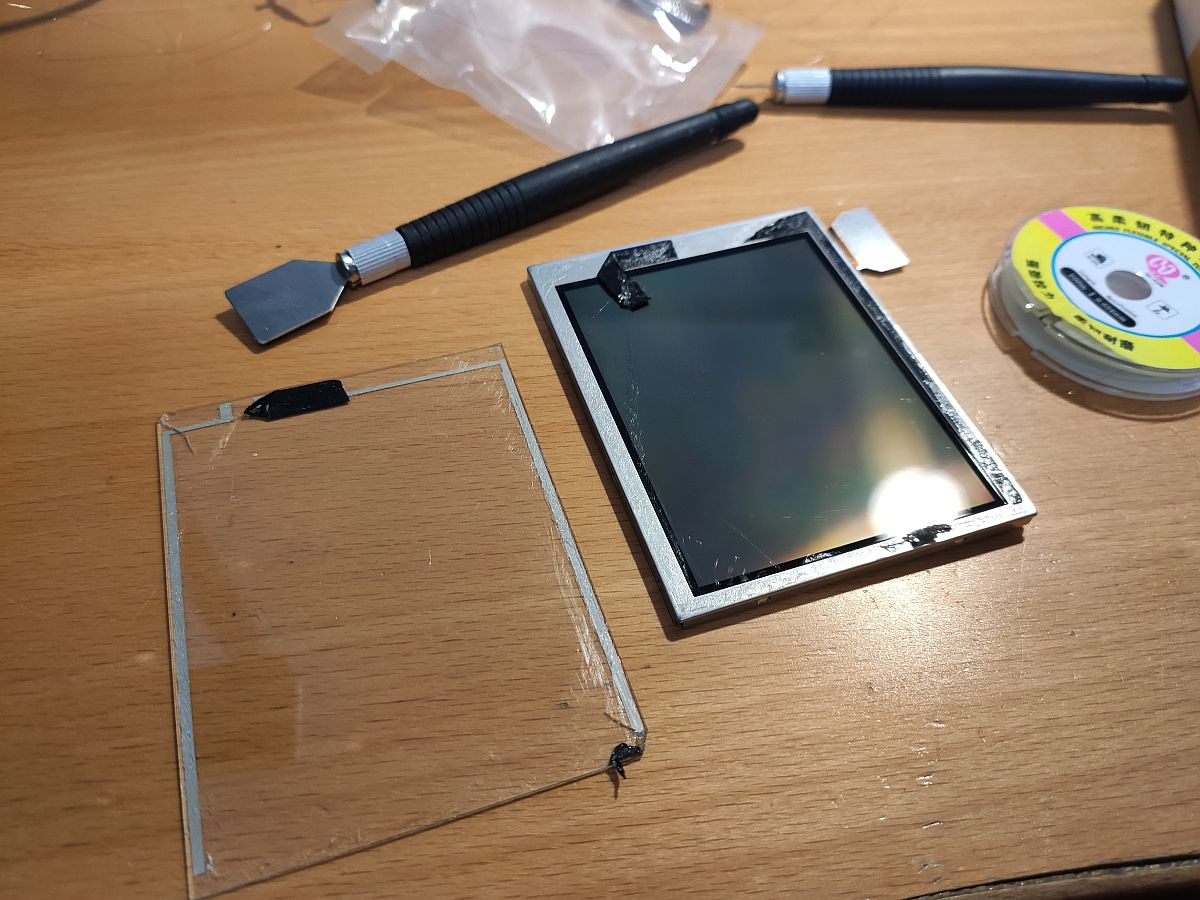

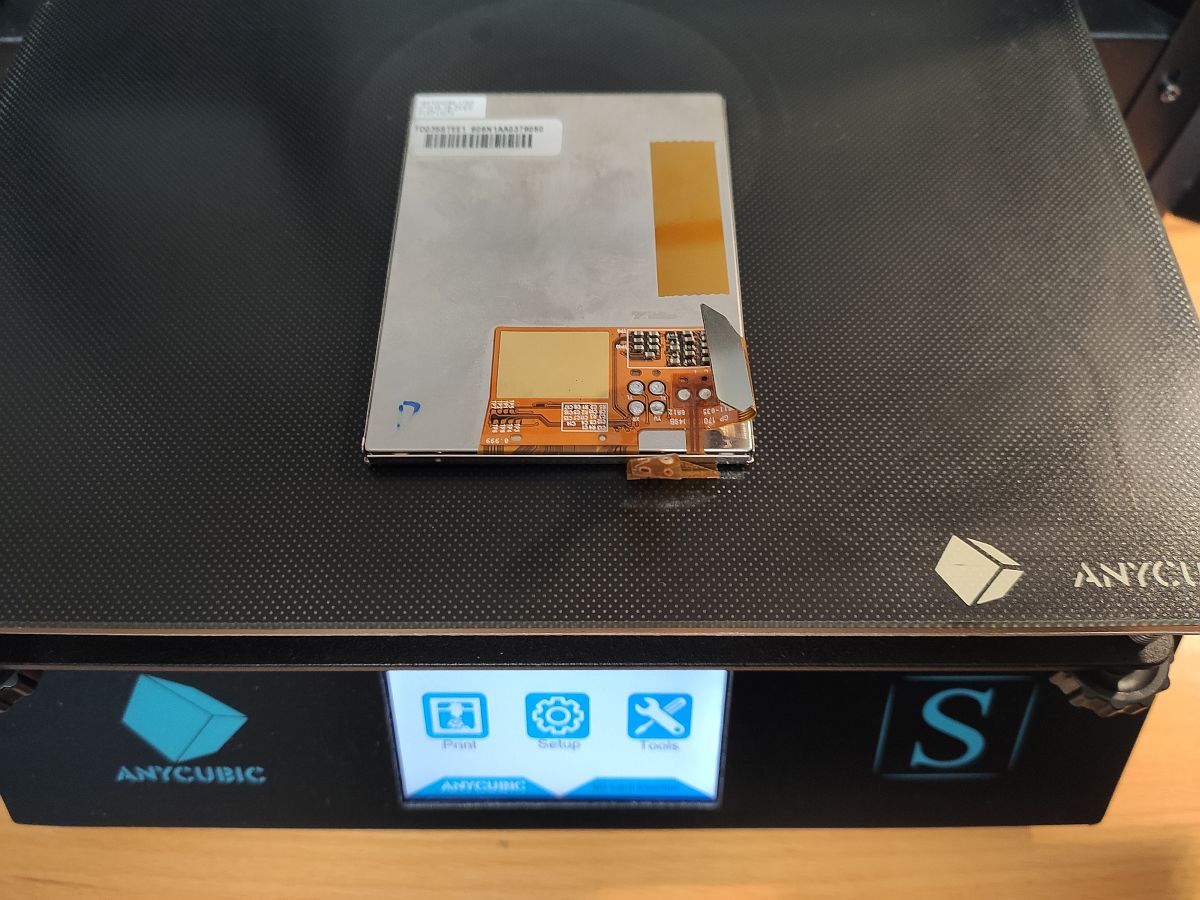

Am Ende hält man das Display in den Händen. Der Digitizer ist über vier Lötpunkte mit dem Display verbunden, die müssen zuerst entlötet werden. Zudem ist der Digitizer mit dem Display verklebt – zum Glück aber nicht vollflächig sondern nur umlaufend am Rand. Hierzu habe ich den Digitizer auf das auf 80° beheizte Heatbed meines 3D-Druckers gelegt, um den Kleber aufzuweichen. Mit einem Wolfram-Schneidedraht (in meinem Fall 0,034mm, kann aber auch etwas dicker sein) und Handschuhen habe ich den Kleber dann „durchschnitten“ und mit einem Metallspatel die Teile voneinander gelöst. Es ist übrigens nicht möglich, das ohne Schneidedraht herunter zu bekommen, die Glasscheibe des Digitizers bröselt sonst in tausende Einzelstücke.

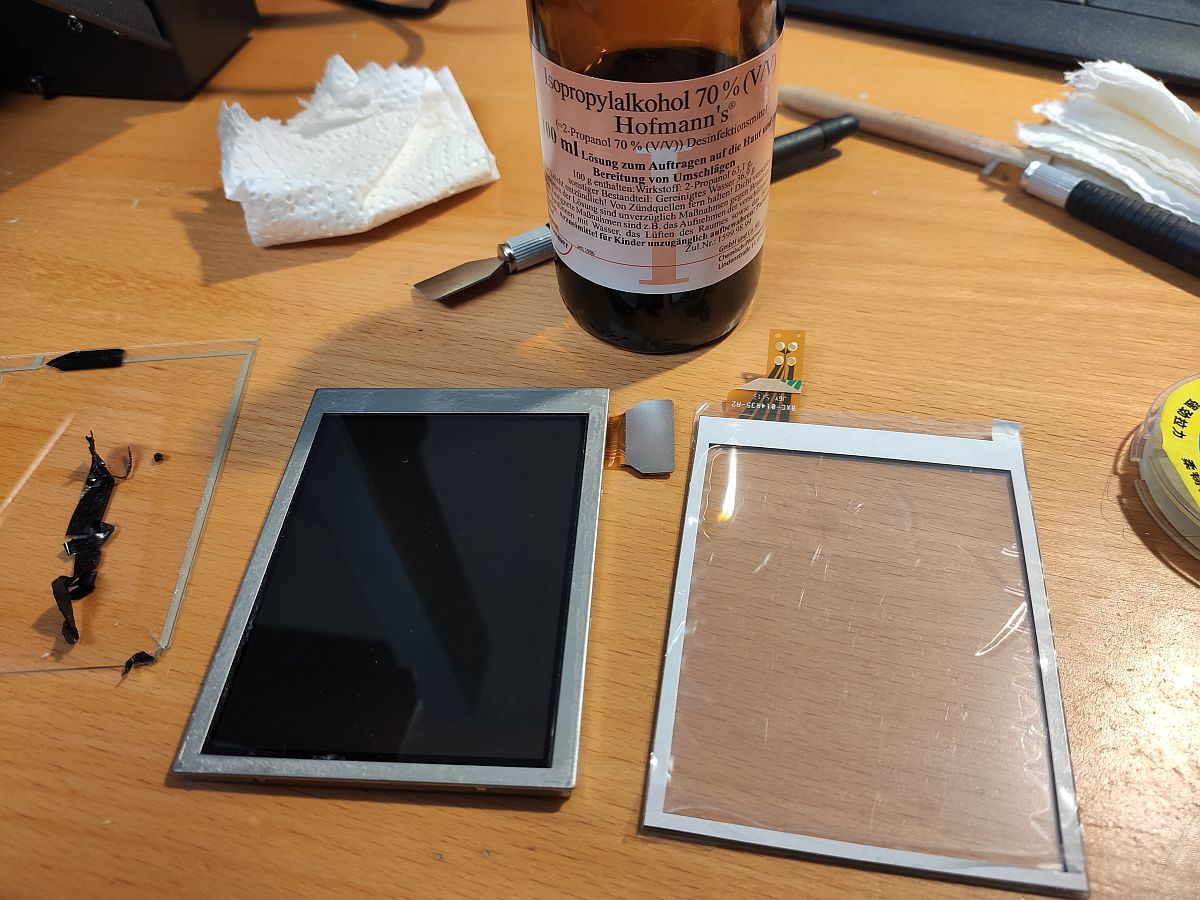

Mit Reinigungsalkohol habe ich das TFT dann gereinigt und versucht möglichst viel der Klebereste zu entfernen. Anschließend wird der neue Digitizer aufgeklebt (auf die korrekte Position achten – das lässt sich nicht mehr korrigieren!). Der Rest geht dann wieder ganz einfach: die Leiterfolie des Digitizers wieder ans TFT anlöten, und alles der Reihe nach zusammenbauen. Zuletzt Display neu kalibrieren und freuen. 🙂
